Präzisionswellen für Ihre Lineartechnik

Präzisionsführungswellen werden spitzenlos geschliffen und unterliegen besonders strengen Qualitätsanforderungen hinsichtlich Geradheit, Durchmessertoleranz, Rundlaufgenauigkeit, Härte, Oberflächengüte und Rauhtiefe. Die G&G Antriebstechnik GmbH bietet je nach technischer Anforderung Vollwellen aus gehärtetem Vergütungsstahl (1.1213/Cf53) präzisionsgeschliffen h6 oder hartverchromt h7 an.

Als Werkstoff für Präzisionswellen ist Cf53 besonders gut geeignet. Über das angewandte Härteverfahren wird ein gleichmäßiger Härteverlauf und eine hohe Verschleißfestigkeit im Bereich der Oberflächen erzielt, axial wie radial. Induktiv gehärteter Cf53 erreicht eine Oberflächenhärte von mind. 59 HRC bis max. 66 HRC. Der Stahl wird im Randschichtbereich gehärtet, was zu einer Verbesserung der Dauerfestigkeit, insbesondere bei Wechselbiegung führt. Die Randhärtetiefe ist die Tiefe, in der noch 80% der Oberflächenhärte als Grenzhärte vorliegt. Der zur Herstellung verwendete Vergütungsstahl zeichnet sich aus durch gute Zerspanungseigenschaften und somit geringen Werkzeugverschleiß. Der weiche Wellenkern bietet dabei ideale Voraussetzungen für die mechanische Bearbeitung der Wellenenden.

Der Einsatz hartverchromter Präzisionsstahlwellen empfiehlt sich im Besonderen für Anwendungen, bei denen neben hoher Verschleißfestigkeit Korrosionsbeständigkeit gefordert ist. Hartverchromte Wellen aus Cf53 verfügen über eine Chromschichtdicke von 12 μm +/5 . Die Härte der Chromschicht beträgt min 800 HV.

Gehärtete Präzisionswellen aus Edelstahl finden vorwiegend in der Lebensmittelindustrie oder der Medizintechnik Anwendung. Sie verfügen über eine geringere Oberflächenhärte und damit über eine geringere Tragfähigkeit als Wellen aus gehärtetem Vergütungsstahl. Dies gilt es insbesondere bei der Verwendung von Linearkugellagern auf Edelstahlwellen zu beachten.

G&G-Präzisionswellen werden in 6m-Längen gefertigt und für unser Lager auf Fixlängen von 1000mm, 2000mm und 3000mm abgelängt. Die Wellen sind standardmäßig in den Ausführungen Cf53 und Cf53 hartverchromt verfügbar. Auf Anfrage bietet G&G ebenfalls Führungswellen in den Materialausführungen 1.4034 (X46Cr13) und 1.4112 (X90CrMoV18) oder komplette Sonderanfertigungen nach Zeichnung und/oder Muster. Gerne auch in Stückzahl EINS.

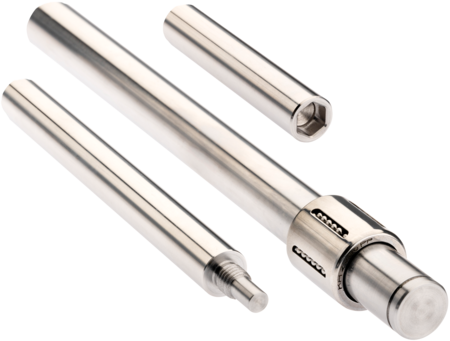

Die nachträgliche mechanische Bearbeitungen wie z.B. Ablängen, Fasen, Paßfedernut, Quernut, Einstich/Sicherungsringnut, Axial- & Radialbohrungen, Innensechskant, Abflachung / Schlüsselweite und Zapfen ist ebenfalls Teil des Angebots. Werden die Präzisionswellen als Führungswellen für Linearkugellager verwendet, müssen die Stirnseiten zwingend angefast sein – dies, um beim Aufschieben der Linearkugellager Beschädigungen am Kugelsatz und/oder den Dichtringen zu vermeiden.
